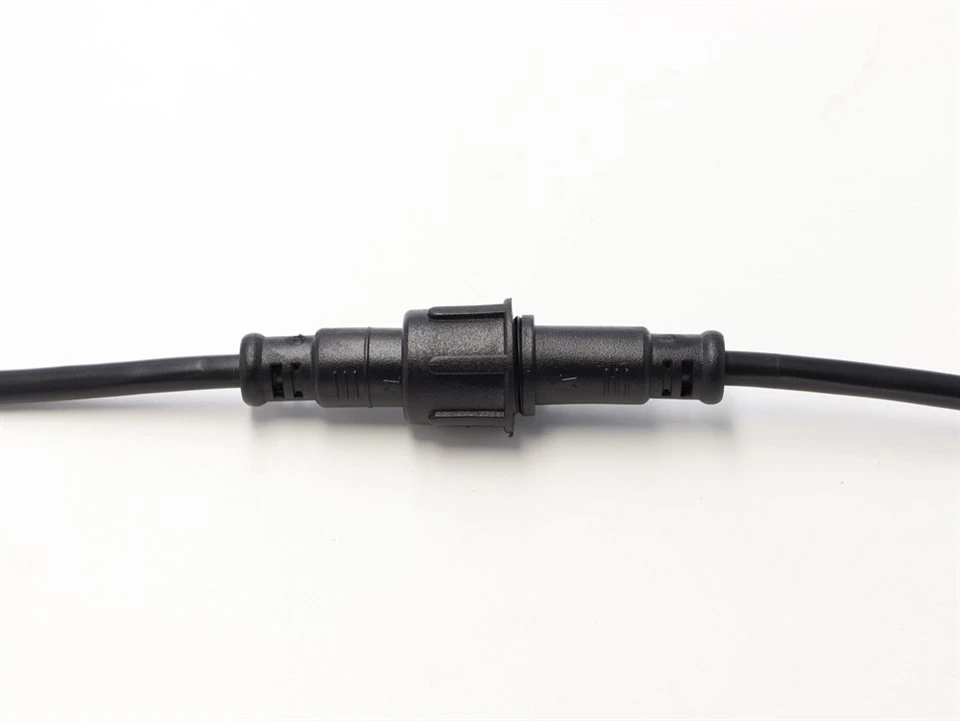

M17 2 Pin Konektor Tahan Air Berulir IP67

Konektor berulir M17 ini dirancang untuk sambungan daya industri yang memerlukan transmisi arus stabil dan penguncian yang andal. Berkekuatan 10A/250V, tersedia dalam versi 2-, 3-, dan 4-pin untuk mendukung tata letak daya dan kontrol yang berbeda. Kopling berulir M17×1.0 memberikan retensi mekanis yang aman dalam aplikasi yang terkena getaran, termasuk peralatan konveyor, sistem pompa, dan instalasi listrik luar ruangan. Dengan resistansi kontak kurang dari atau sama dengan 10mΩ, resistansi isolasi lebih besar dari atau sama dengan 500MΩ pada DC 500V, dan kekuatan dielektrik 1,5kV, konektor mempertahankan kinerja stabil melalui lebih dari 1,500 siklus perkawinan. Kontak kuningan berlapis nikel, penyegelan IP67, dan pelindung kabel PVC memungkinkan pengoperasian dari -20 derajat hingga +85 derajat dengan diameter kabel hingga 9,0 mm. Desain sirkuit paralel mendukung perkabelan yang fleksibel, sementara konfigurasi pin khusus, panjang kabel, dan opsi housing tersedia untuk proyek tertentu.

Kirim permintaan

Dongguan Hejiaxin Technology Co., Ltd. adalah salah satu produsen dan pemasok terkemuka konektor tahan air berulir m17 2 pin ip67 di Cina. Jangan ragu untuk grosir produk tahan lama buatan China di sini dan dapatkan daftar harga dari pabrik kami. Semua produk yang disesuaikan dengan kualitas tinggi dan harga yang kompetitif.

Spesifikasi Teknis

Parameter	Spesifikasi
Peringkat Tegangan	AC250V
Penilaian saat ini	Kurang dari atau sama dengan 10A
Waktu plug	1500
OD Kabel Maks	Kurang dari atau sama dengan 9.0mm
Struktur Sirkuit	Paralel
Hubungi Resistensi	10mΩ
Struktur Isolasi	500MΩ pada DC500V
Daya tahan tegangan pada suhu kamar	1.5KV
Peringkat Suhu	-20 derajat ~+85 derajat
Tingkat Tahan Air	IP67

Spesifikasi Bahan

Parameter	Spesifikasi
Bahan kawat	PVC, Karet
Bahan Jack	PVC
Bahan Peniti	Kuningan berlapis-nikel
Cincin penyegel	Karet

Gambar Rekayasa Produk

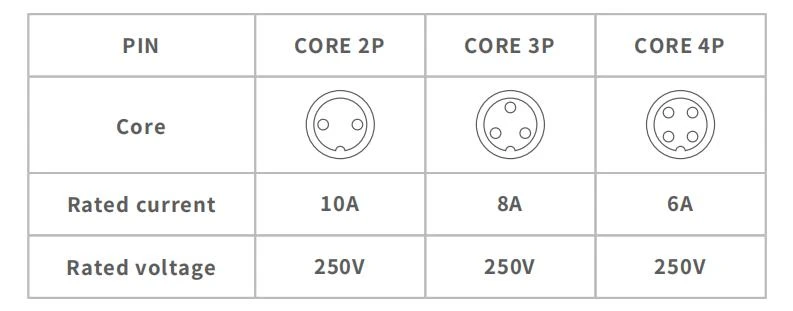

Core Configuration Diagram

Dimensional Drawing

Keterangan utama dari CAD – panjang keseluruhan steker jantan 45,7 mm, ulir kawin 11,4 mm, panel-ulir samping 15,8 mm. Kedalaman ulir wadah betina 12,6 mm, mur pemasangan 12,0 mm di seluruh permukaan datar. Lebar mur kopling 15,4 mm, mur-ujung belakang 11,8 mm, dengan dimensi referensi 12,6 mm pada permukaan berpasangan. Ulir M17×1.0 di kedua ujungnya – bukan M16, jadi-periksa kembali konektor pasangan Anda. Kabel maks OD 9.0mm per spesifikasi. Toleransi ISO 2768‑m. PDF atau DWG tersedia jika Anda perlu memasukkannya langsung ke tata letak CAD Anda. Panjang housing, profil ulir, atau akomodasi ketebalan panel – kami dapat menyesuaikan apa pun yang tidak sesuai dengan aplikasi Anda.

Pertanyaan Umum

Q1: Faktor apa yang harus saya pertimbangkan saat memilih konektor?

J: Tiga hal utama – berapa banyak arus dan tegangan yang Anda jalankan, di mana itu akan digunakan (peringkat IP dan suhu), dan berapa banyak ruang yang Anda miliki untuk bekerja. Kami menawarkan gaya berulir,-kait cepat, dan-penguncian mandiri, masing-masing cocok untuk kebutuhan berbeda. Tidak yakin? Beri tahu kami apa yang Anda lakukan dan kami akan mengarahkan Anda ke arah yang benar.

Q2: Apa yang sebenarnya disampaikan oleh angka M-(M7, M8, M12, M14, M15, M16) kepada saya?

A: Ini adalah diameter benang dalam milimeter. Yang lebih kecil seperti M7 dan M8 dimaksudkan untuk perlengkapan ringkas dan barang-barang-berarus rendah – sensor, lampu LED kecil, dan sebagainya. Saat Anda menggunakan M12 dan yang lebih baru, mereka menangani kabel yang lebih kuat dan lebih tebal, yang Anda perlukan untuk distribusi daya dan peralatan yang lebih berat.
