M12 2-4 Pin Integral Pria/Wanita T-Jenis Kawat Harness dan Rakitan Kabel

Dongguan Hejiaxin Technology Co., Ltd. adalah salah satu produsen dan pemasok terkemuka m12 2-4 pin integral pria/wanita t-jenis kawat harness dan perakitan kabel di Cina. Jangan ragu untuk grosir produk tahan lama buatan China di sini dan dapatkan daftar harga dari pabrik kami. Semua produk yang disesuaikan dengan kualitas tinggi dan harga yang kompetitif.

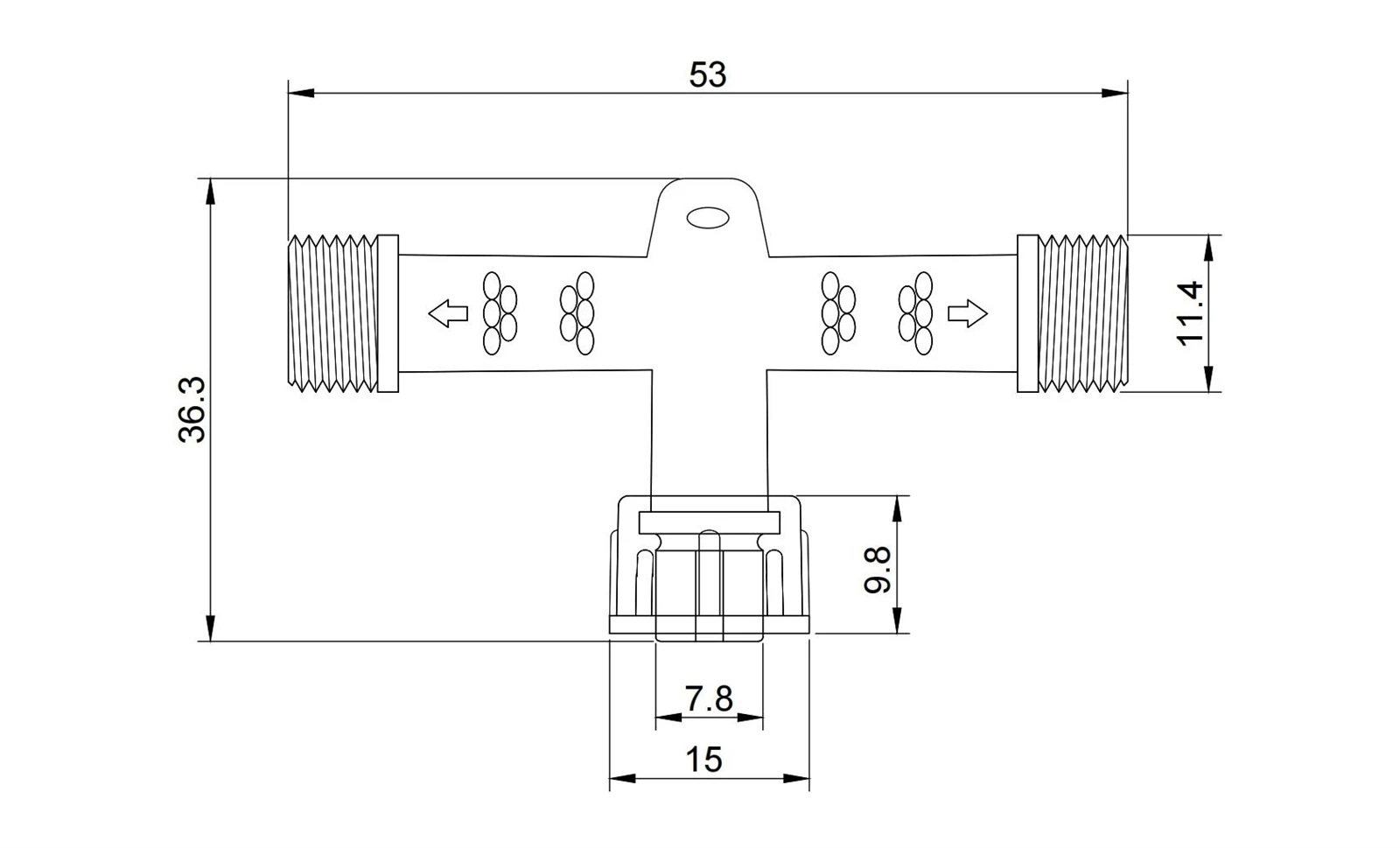

Badan berbentuk T, batang di salah satu ujung, dua cabang 180 derajat. Ulir pemasangan panel M12×1.0 di sisi bagasi, mur nilon terpasang dari luar. Outlet cabang menerima colokan M12 standar. Dimensi overmould: panjang bagasi 36,3 mm, lengan cabang masing-masing 11,4 mm dan 15 mm, lebar bodi keseluruhan 53 mm pada titik terlebar. Mur pemasangan berukuran 9,8 mm pada permukaan datar, dengan referensi 7,8 mm pada permukaan kawin. Tata letak kontak melingkar M12 standar. ISO 2768‑m. Tersedia pemetaan pin khusus – beri tahu kami kontak mana yang menuju ke cabang mana. PDF/DWG berdasarkan permintaan.

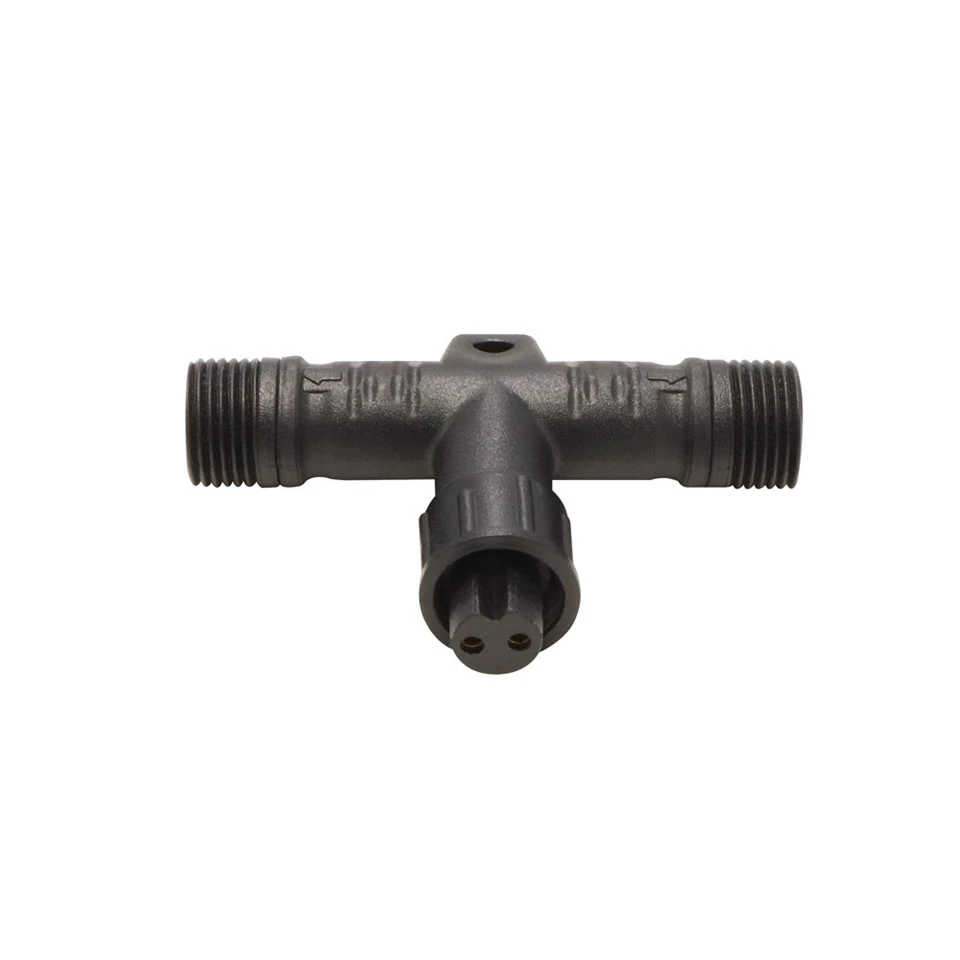

Tampilan Atas Pemisah Tipe T Integral M12 2-4 Pin dengan Mur Nilon

Bidikan dari atas ke bawah ini menunjukkan splitter tipe M12 T berbahan PVC hitam, dilengkapi dengan mur kopling nilon, bukan logam – opsi yang lebih ringan untuk pemasangan panel. Tidak ada kabel yang terpasang, sehingga ketiga port dan bodi cetakan integral terlihat sepenuhnya. Mur nilon masih memberikan penyegelan IP67 saat dipasangkan, dan bentuk T memungkinkan lintasan lurus ditambah cabang tegak lurus.

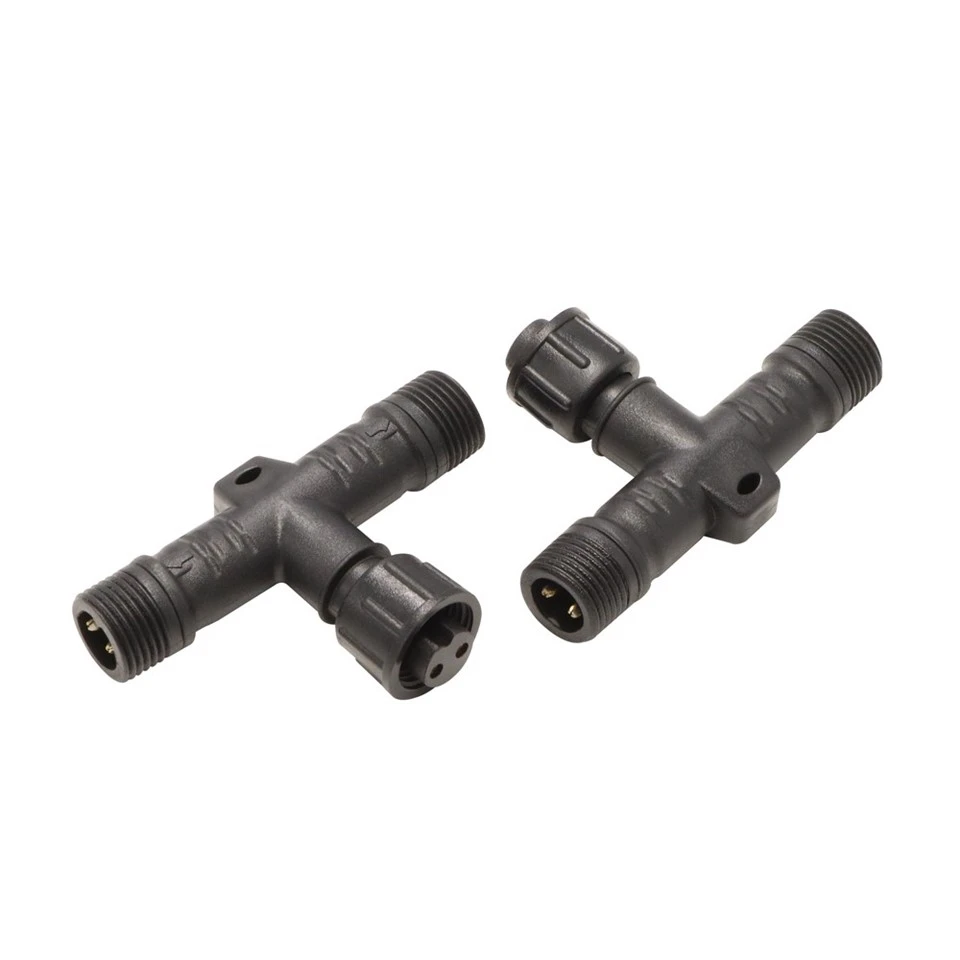

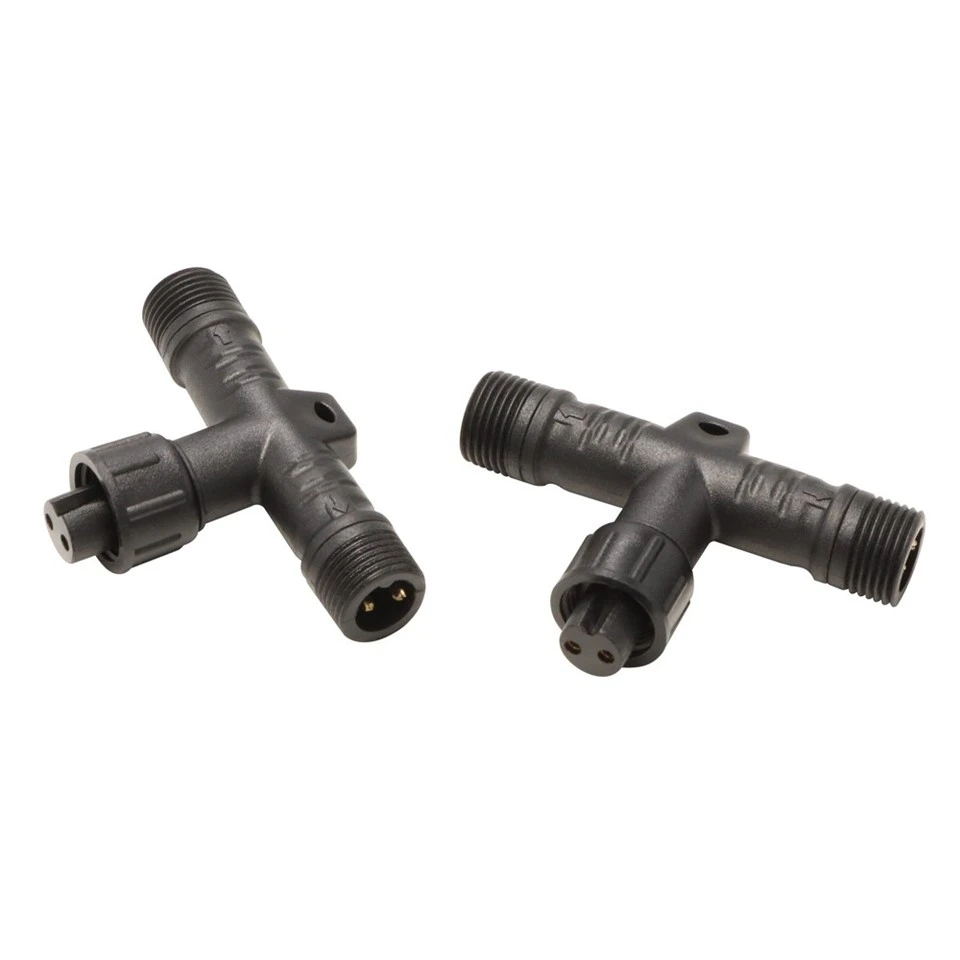

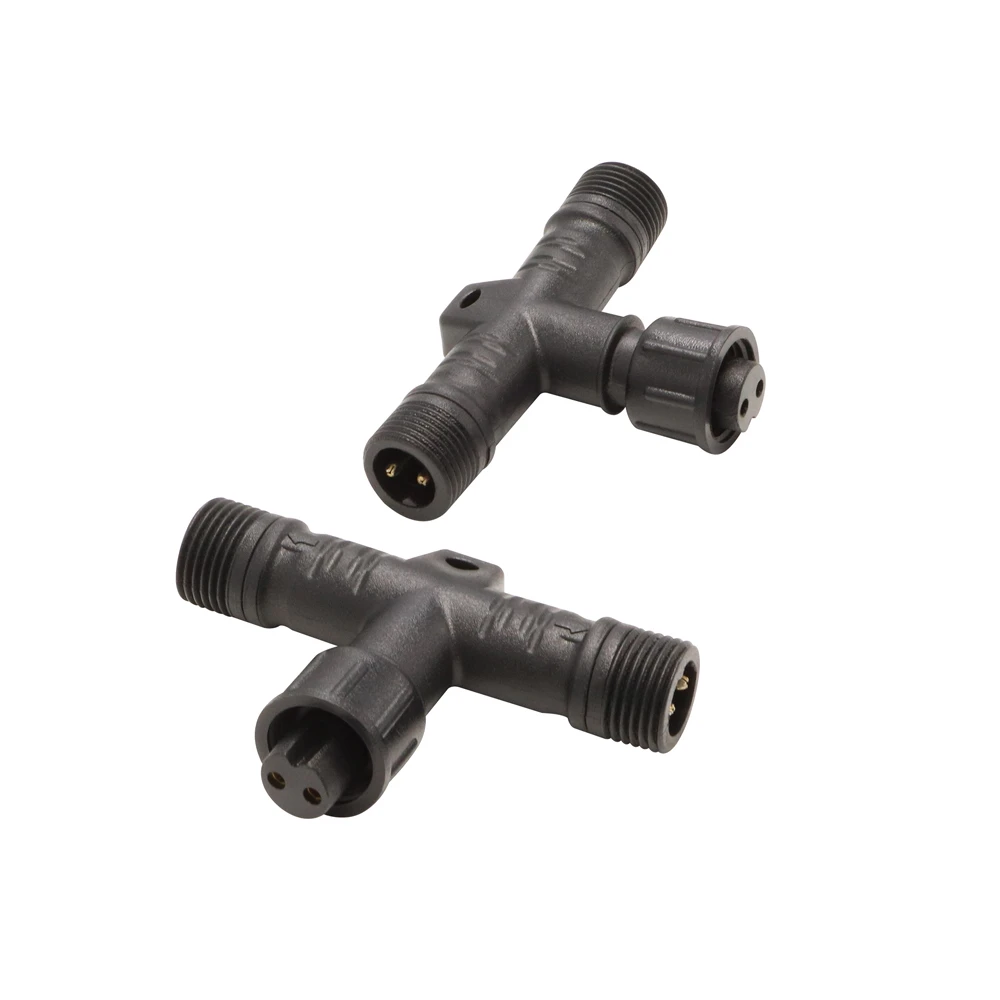

Pemisah Pin M12 2-4 Bersilang Menampilkan Kontak 2-Pin

Dua splitter identik ditempatkan melintang untuk menampilkan antarmuka pria dan wanita – keduanya merupakan konfigurasi 2 pin. Susunan ini dengan jelas menunjukkan tata letak kontak dan polarisasi posisi kunci. Unit-unit ini biasanya digunakan sebagai bagian dari rakitan kabel harness, sehingga memungkinkan pengkabelan yang disesuaikan di lapangan tanpa sambungan permanen.
