Rakitan Kabel Pesawat Tahan Air Tipe M12 1 Ke 4 Port Y-dengan Kabel Utama 9,2 MM IP67
Dongguan Hejiaxin Technology Co., Ltd. adalah salah satu produsen dan pemasok terkemuka perakitan kabel pesawat tahan air tipe m12 1 hingga 4 port y-dengan kabel utama ip67 9,2 mm di Cina. Jangan ragu untuk grosir produk tahan lama buatan China di sini dan dapatkan daftar harga dari pabrik kami. Semua produk yang disesuaikan dengan kualitas tinggi dan harga yang kompetitif.
Spesifikasi Teknis
|
Parameter |
Spesifikasi |
|
Peringkat Tegangan |
AC250V |
|
Peringkat Saat Ini |
10A (2 Inti) |
|
Siklus Kawin |
1500 kali |
|
OD Kabel Maks |
Kurang dari atau sama dengan 8.0mm |
|
Struktur Sirkuit |
Cabang Paralel 1-ke-2 Y |
|
Hubungi Resistensi |
Kurang dari atau sama dengan 10mΩ |
|
Resistensi Isolasi |
Lebih besar dari atau sama dengan 500MΩ @ DC500V |
|
Tahan Tegangan |
1.5kV AC |
|
Suhu Operasional |
-20 derajat ~ +85 derajat |
|
Kelas Tahan Air |
IP67 |
Spesifikasi Bahan
|
Parameter |
Spesifikasi |
|
Bahan Kabel |
PVC / Karet dapat disesuaikan |
|
Bahan Perumahan |
PVC |
|
Pin Kontak |
Kuningan berlapis-nikel |
|
Bagian Penyegelan |
Karet silikon |
Gambar Rekayasa Produk
Gambar CAD ini menunjukkan dimensi garis besar pemisah kedap air tipe M16 1-menjadi-2 Y. Panjang total keseluruhan: 48.7mm, jarak outlet cabang Y: 32mm, dimensi luar saluran masuk kabel tunggal 13mm, dimensi luar port cabang 11mm. Semua dimensi mengikuti standar toleransi ISO 2768-m. Gambar teknik DWG & PDF tersedia berdasarkan permintaan. Bentuk rumah pemisah Y, jumlah cabang, ukuran entri kabel dapat dimodifikasi agar sesuai dengan spesifikasi kabel dan desain tata letak Anda.
Detil produk

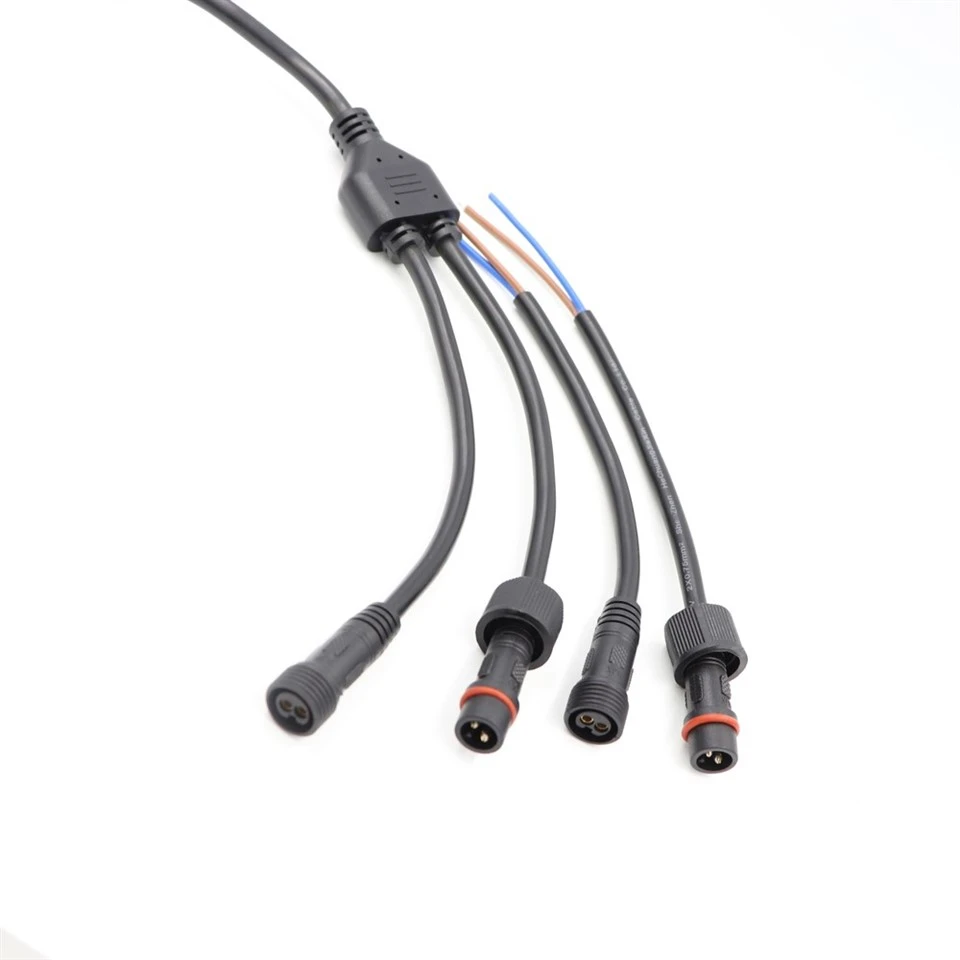

1-ke dalam 2 rakitan kabel pemisah tahan air inti M16 2-tipe Y
Dilengkapi dengan rumah cabang-cetakan Y-dengan satu ujung kabel masukan-dan dua cabang keluaran yang dilengkapi dengan konektor tahan air melingkar M16 jantan dan betina yang serasi. Setiap steker dilengkapi dengan mur pengunci berulir dan cincin O-silikon merah untuk mendapatkan penyegelan kedap air IP67 yang andal setelah pengencangan. Kabel PVC hitam fleksibel dilengkapi-pelepas regangan bawaan pada wadah pemisah untuk mencegah kabel tercabut-keluar. Pemisah Y ini banyak digunakan untuk distribusi daya paralel pencahayaan LED luar ruangan, lampu taman, dan tata surya. Tersedia panjang kawat, pengukur kawat, dan jumlah pin konduktor yang dapat disesuaikan.

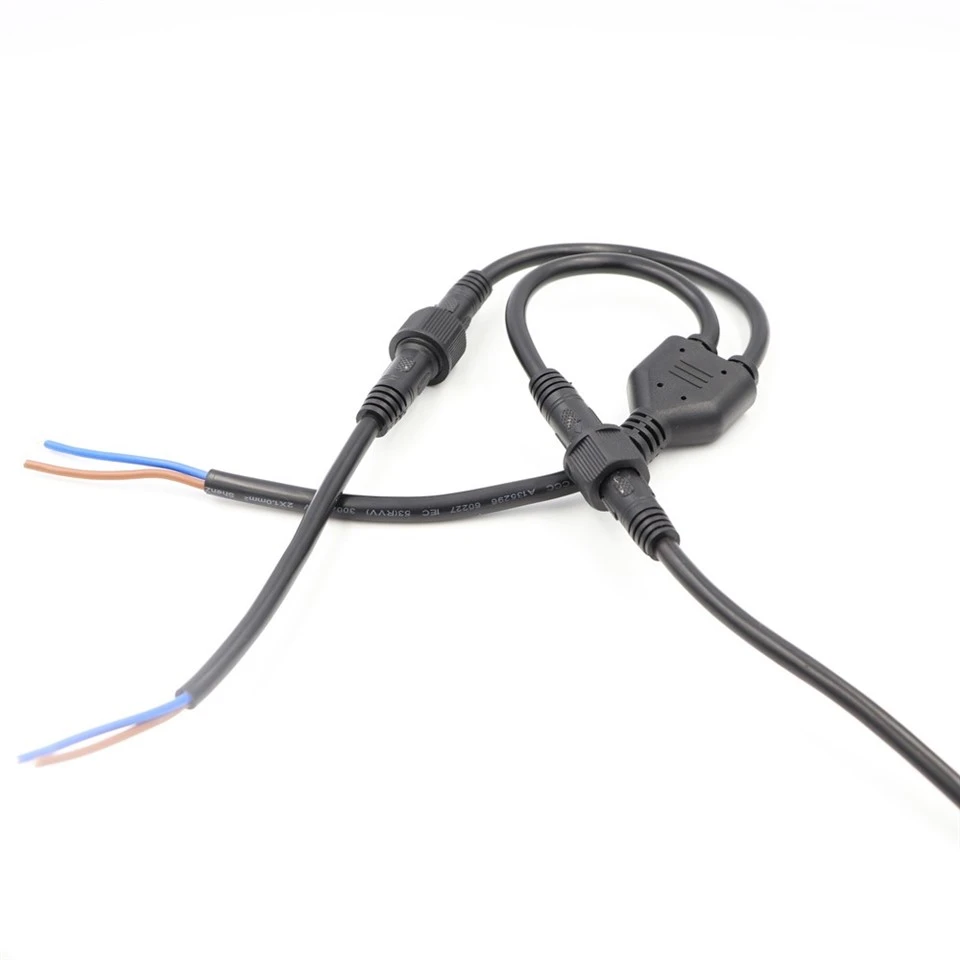

Tampilan-dari dekat rakitan kabel pemisah kedap air tipe Y-1 hingga 2
Rumah persimpangan Y yang dibentuk dengan injeksi terintegrasi menyediakan percabangan kabel yang stabil dengan pelepas regangan yang diperkuat untuk menghindari kerusakan kawat yang disebabkan oleh tarikan dan pembengkokan. Dilengkapi dengan konektor melingkar tahan air pria dan wanita M16 berulir. Kabel PVC hitam fleksibel memiliki ketahanan lentur yang baik, cocok untuk tata letak kabel luar ruangan yang rumit. Pemisah ini umumnya diadopsi untuk pencahayaan lanskap LED, sistem tenaga surya, dan sambungan peralatan elektronik luar ruangan. Panjang kabel khusus dan spesifikasi kabel didukung.
