M8 2 Pin Konektor Tahan Air Kunci Cepat IP67
video

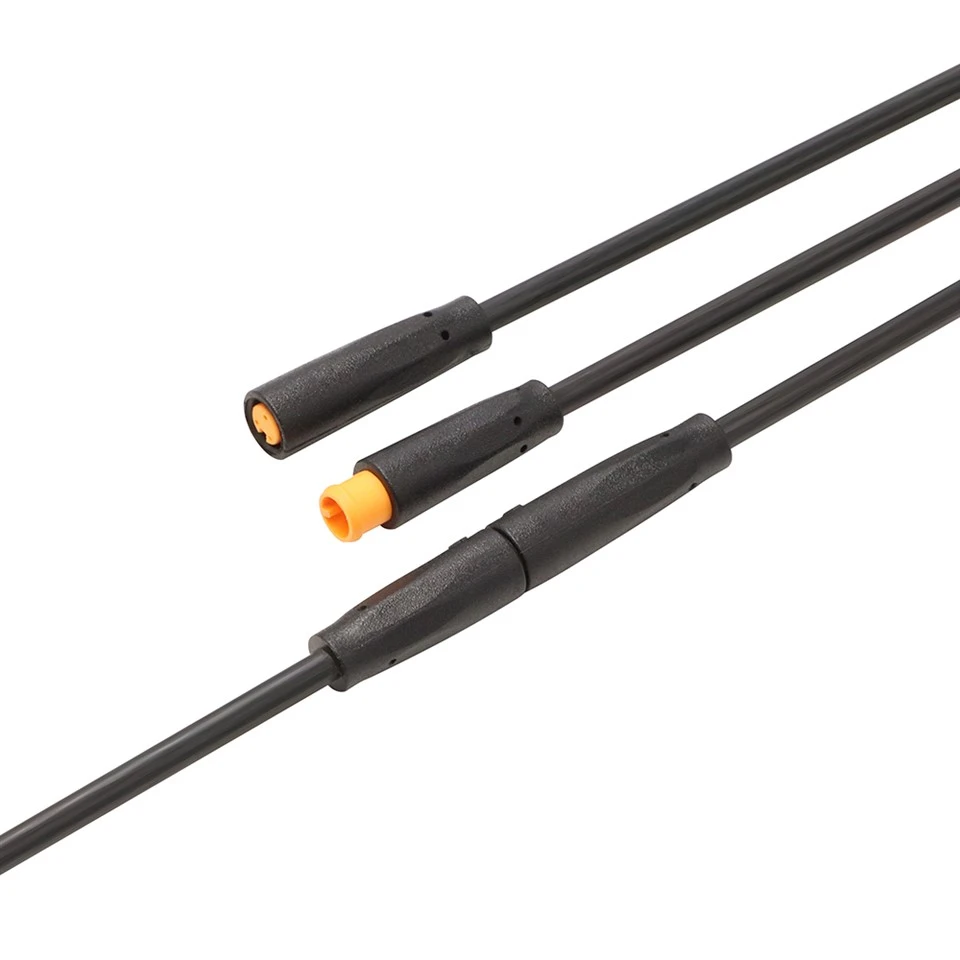

M8 2 Pin Konektor Tahan Air Kunci Cepat IP67

M8 2 Pin Konektor Tahan Air Kunci Cepat IP67

Konektor quick-lock M8 2-pin adalah interkoneksi yang telah terbukti di lapangan untuk aplikasi yang mengutamakan kecepatan pemasangan dan penyegelan lingkungan. Dinilai pada 3A / 110V AC dan IP67, ia tahan terhadap lebih dari 1,500 siklus perkawinan dengan resistansi kontak Kurang dari atau sama dengan 10mΩ, resistansi isolasi Lebih besar dari atau sama dengan 500MΩ pada 500V DC, dan kekuatan dielektrik 1,5kV AC. Tata letak sirkuit paralel mendukung rangkaian daisy pada strip LED, sensor jarak, dan instrumen pengujian portabel. Bahan dasarnya mencakup kontak kuningan berlapis nikel, cetakan luar PVC, dan cincin-O karet, memberikan perlindungan terhadap korosi dan pengoperasian yang stabil dari –20 derajat hingga +85 derajat . Penerimaan diameter luar kabel hingga 4,5 mm; panjang khusus dan warna jaket tersedia untuk pesanan khusus proyek, dengan jumlah minimum yang dapat dinegosiasikan.
Kirim permintaan
Product Details ofM8 2 Pin Konektor Tahan Air Kunci Cepat IP67

Dongguan Hejiaxin Technology Co., Ltd. adalah salah satu produsen dan pemasok terkemuka konektor tahan air m8 2 pin quick lock ip67 di Cina. Jangan ragu untuk grosir produk tahan lama buatan China di sini dan dapatkan daftar harga dari pabrik kami. Semua produk yang disesuaikan dengan kualitas tinggi dan harga yang kompetitif.



Spesifikasi Teknis



Parameter

Spesifikasi

Peringkat Tegangan

AC110V

Peringkat Saat Ini

Kurang dari atau sama dengan 3A

Waktu plug

1500

OD Kabel Maks

Kurang dari atau sama dengan 4.5mm

Struktur Sirkuit

Paralel

Hubungi Resistensi

10mΩ

Struktur Isolasi

500MΩ pada DC500V

Daya tahan tegangan pada suhu kamar

1.5KV

Peringkat Suhu

-20 derajat ~+85 derajat

Tingkat Tahan Air

IP67



Spesifikasi Bahan



Parameter

Spesifikasi

Bahan kawat

PVC, Karet

Bahan Jack

PVC

Bahan Peniti

Kuningan berlapis-nikel

Cincin penyegel

Karet



Gambar Rekayasa Produk

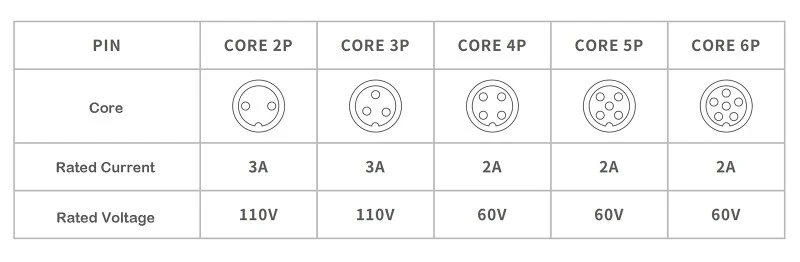

Core Configuration Diagram

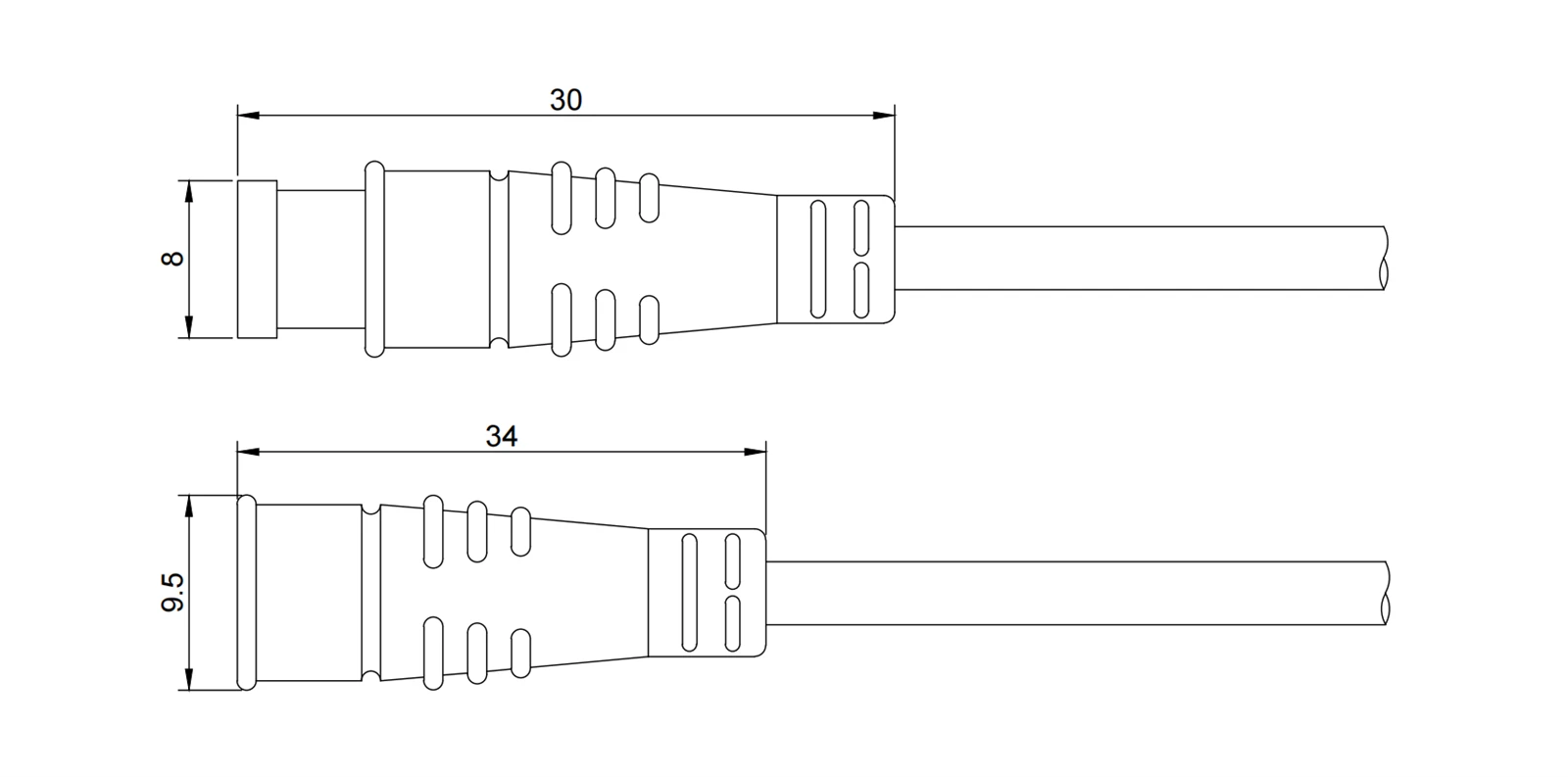

Dimensional Drawing

Gambar teknik mencakup panjang keseluruhan, dimensi potongan panel (diameter dan kedalaman), gerakan-selongsong kunci cepat, dan penandaan-1 pin. Penampang-menampilkan mekanisme bubungan dan pergerakan pelepasan – hanya dengan tangan, tanpa alat. Kabel maks OD 4,5 mm, toleransi per ISO 2768-m. File PDF/DWG tersedia untuk CAD.



Detil produk

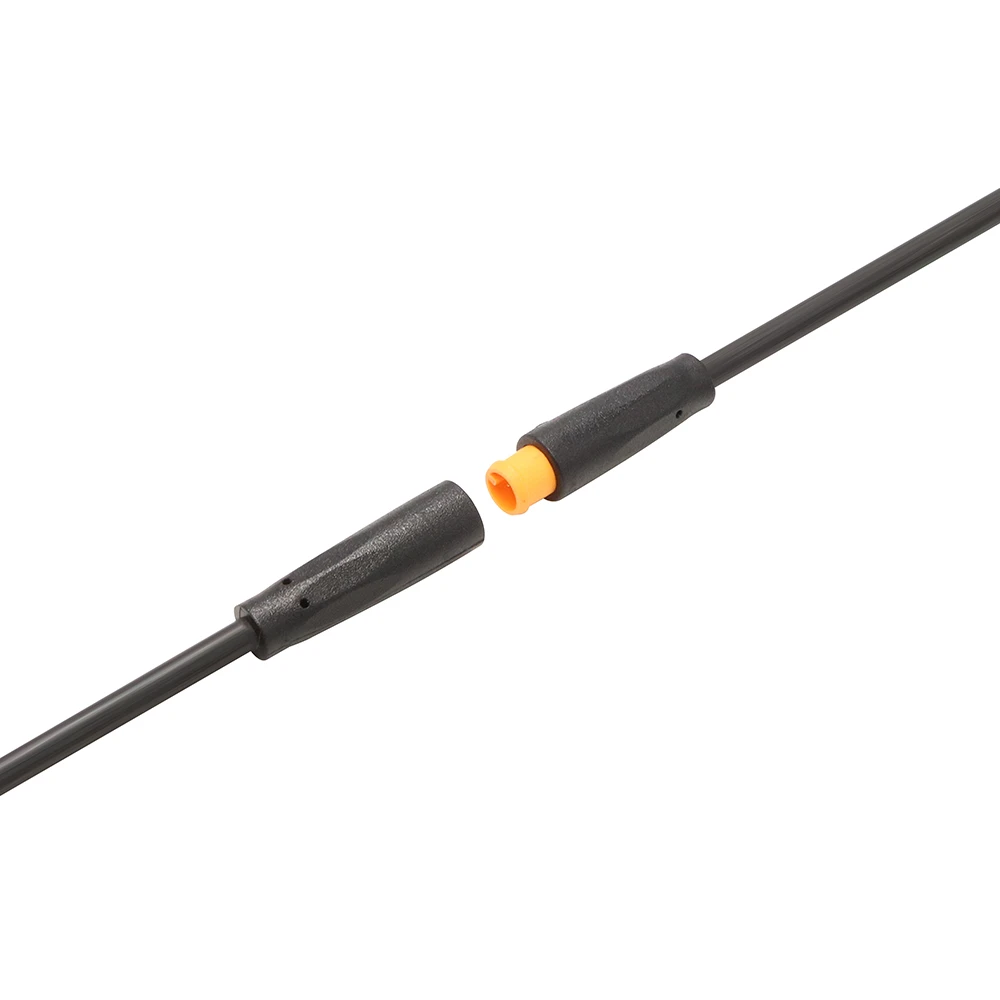

M8 2 Pin 3A

Antarmuka Perkawinan

Foto detail menunjukkan dua rumah kuning saat kawin, dengan selongsong diputar sebagian. Ini mendemonstrasikan penguncian-yang dioperasikan dengan ibu jari, alur pasak anti-terbalik, dan kompresi segel. Bunyi klik mengonfirmasi keterlibatan penuh, sehingga mengurangi kesalahan perakitan. Berguna untuk pemasangan posisi tangan dan arah putaran

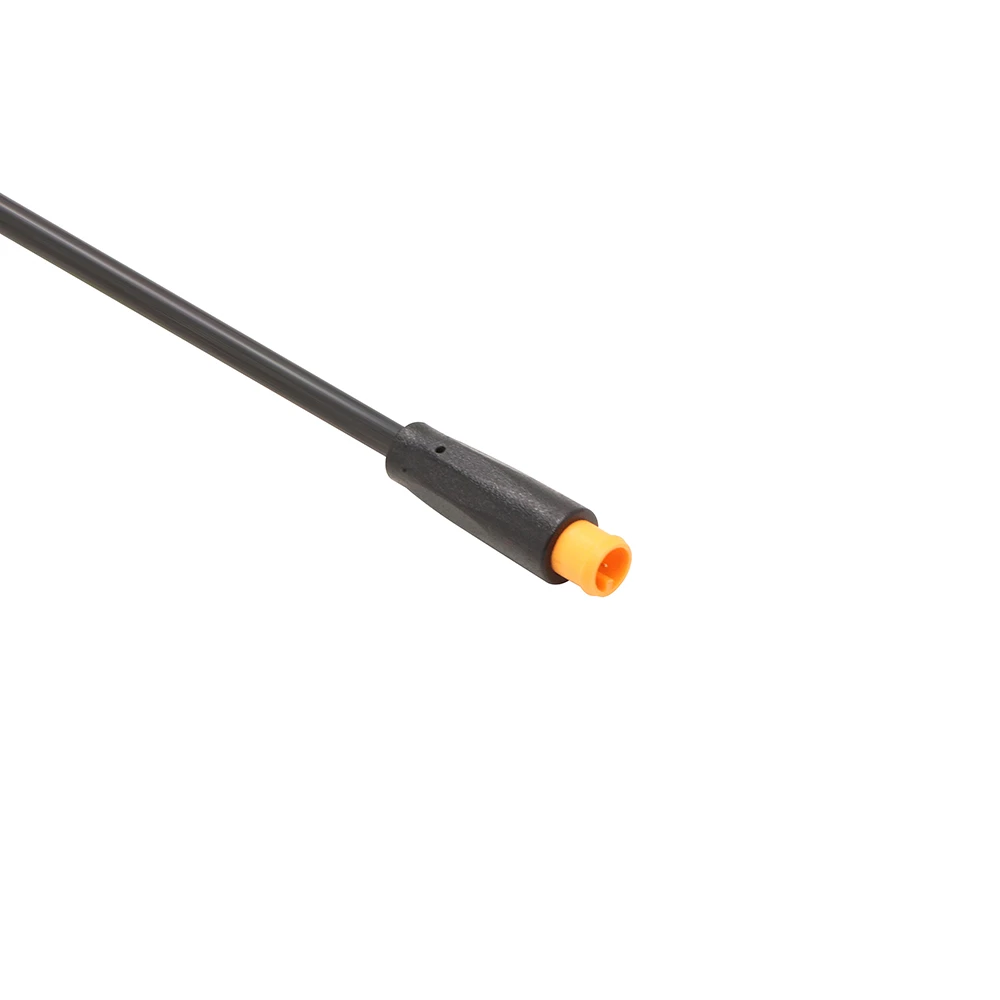

Steker Pria

Tampilan dekat-ini menunjukkan steker jantan berwarna kuning itu saja. Fitur-fiturnya mencakup selongsong pengunci cepat berknurled, dua pin kuningan berlapis nikel, cincin-O karet di belakang permukaan penyatuan, dan kunci polarisasi untuk mencegah penyisipan terbalik. Boot entri kabel terlihat, menerima OD hingga 4,5 mm.

M8 2 Core 3A



Pertanyaan Umum



Q1: Apa perbedaan antara kopling berulir,-kait cepat, dan-mengunci otomatis?

J: Sederhananya – yang berulir adalah yang paling stabil, cocok untuk-lingkungan dengan getaran tinggi seperti otomotif atau mesin industri. Kait-cepat nyaman untuk sering kawin/tidak kawin, cocok untuk peralatan pengujian. Mengunci sendiri-tidak memerlukan alat dan berfungsi di ruang terbatas yang tidak dapat dijangkau dengan mudah oleh tangan. Pilihannya bergantung sepenuhnya pada skenario aplikasi Anda yang sebenarnya.

Q2: Apa perbedaan antara konektor pria dan wanita?

A: Konektor jantan memiliki pin (kontak menonjol), sedangkan konektor betina memiliki soket (kontak tersembunyi). Mereka dirancang untuk kawin bersama – colokan jantan ke betina. Kami menawarkan kedua jenis dan dapat menyediakan set pencocokan lengkap.
