M12 8 Pin Konektor Tahan Air Tugas Berat IP67
Dongguan Hejiaxin Technology Co., Ltd. adalah salah satu produsen dan pemasok terkemuka m12 8 pin konektor tahan air tugas berat ip67 di Cina. Jangan ragu untuk grosir produk tahan lama buatan China di sini dan dapatkan daftar harga dari pabrik kami. Semua produk yang disesuaikan dengan kualitas tinggi dan harga yang kompetitif.
Spesifikasi Teknis
|
Parameter |
Spesifikasi |
|
Peringkat Tegangan |
AC250V |
|
Penilaian saat ini |
Kurang dari atau sama dengan 6A |
|
Waktu plug |
1500 |
|
OD Kabel Maks |
Kurang dari atau sama dengan 6.0mm |
|
Struktur Sirkuit |
Paralel |
|
Hubungi Resistensi |
10mΩ |
|
Struktur Isolasi |
500MΩ pada DC500V |
|
Daya tahan tegangan pada suhu kamar |
1,5KV |
|
Peringkat Suhu |
-20 derajat ~+85 derajat |
|
Tingkat Tahan Air |
IP67 |
Spesifikasi Bahan
|
Parameter |
Spesifikasi |
|
Bahan kawat |
PVC, Karet |
|
Bahan Jack |
PVC |
|
Bahan Peniti |
Kuningan berlapis-nikel |
|
Cincin penyegel |
Karet |
Gambar Rekayasa Produk
Gambar dimensi memberikan data mekanis utama per ekstrak CAD terlampir. Steker jantan panjang keseluruhan 56,0 mm, dengan panjang ulir kawin 10,0 mm dan ulir masuk kabel PG7 (ulir saluran metrik) dengan panjang 20,0 mm. Wadah betina panjang keseluruhan 51,0 mm, dengan spesifikasi ulir yang identik: ujung kawin 10,0 mm dan entri kabel PG7 20,0 mm. Keduanya menggunakan ulir kawin M12×1.0 dan PG7 untuk pemasangan kelenjar kabel. Toleransi per ISO 2768‑m. Posisi kunci polarisasi ditandai untuk orientasi yang benar. PDF/DWG tersedia untuk integrasi CAD. Verifikasi pengikatan ulir dan kompatibilitas kelenjar kabel sebelum perakitan.
Detil produk
2 ‑Pin Pria dan Wanita Dikawinkan
Foto ini menunjukkan varian 2 pin (diameter pin 1,0 mm) dari seri M12, dengan konektor pria dan wanita yang dipadukan sepenuhnya. Pengikatan ulir logam-ke-logam pada mur kopling M12×1.0 terlihat jelas, tanpa celah pada sambungan – memastikan kekakuan mekanis dan pelindung EMI yang berkelanjutan. Kedua wadahnya terbuat dari PVC hitam, namun antarmukanya memperlihatkan benang kuningan berlapis nikel dan dua kontak pusat. O‑ring penyegel dikompresi secara merata. Gambar ini mengonfirmasi kesesuaian dan penyelesaian yang tepat, berguna untuk verifikasi kualitas sebelum penerapan di lapangan.

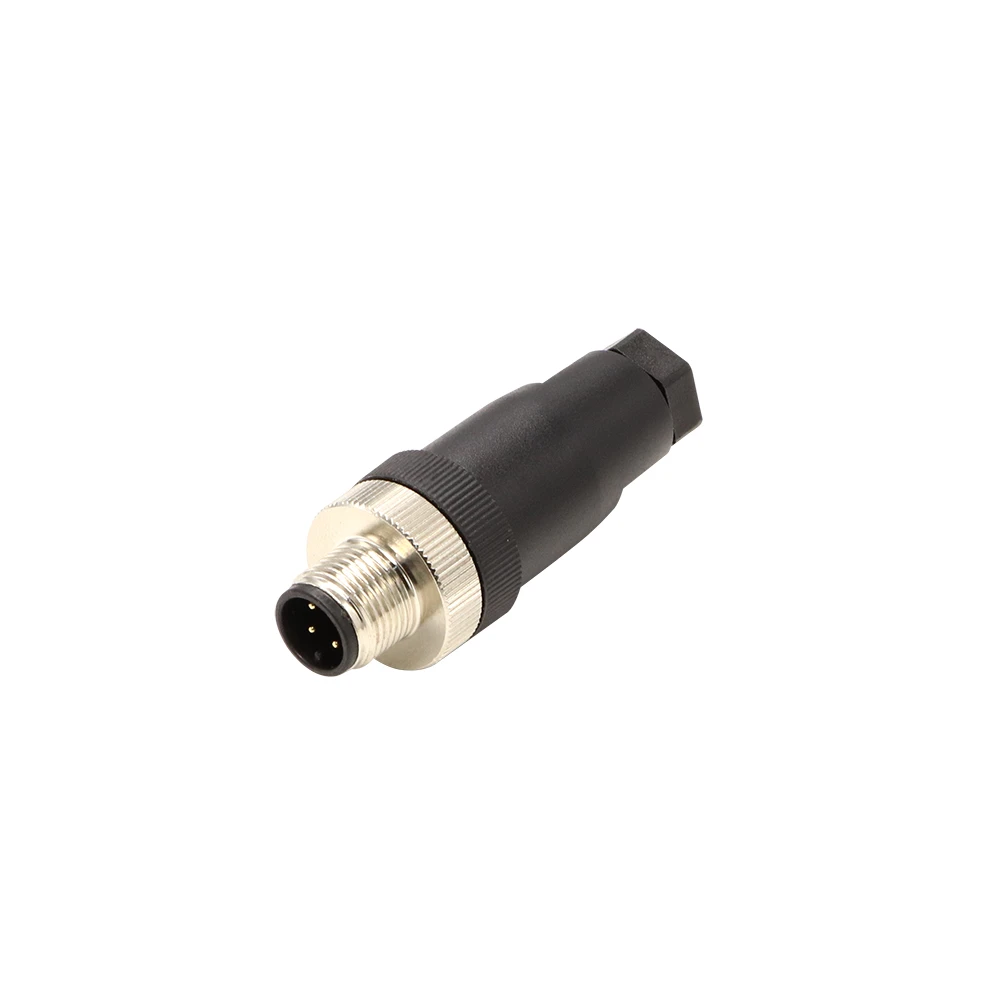

Steker Jantan 3 Pin (Antarmuka Logam)
Tampilan depan ini menunjukkan konektor jantan 3 pin (pin berdiameter 1,0 mm) dari rangkaian M12 yang sama. Tiga kontak kuningan berlapis nikel disusun dalam pola segitiga standar, dengan kunci polarisasi pada posisi jam 12. Thread eksternal M12×1.0 dan O-ring tersembunyi di belakang akar thread terlihat jelas. Perumahan PVC hitam memberikan insulasi yang kokoh. Gambar ini berfungsi sebagai referensi untuk memeriksa kondisi pin, kualitas pelapisan, dan integritas benang sebelum dikawinkan. Cocok untuk aplikasi yang memerlukan tiga sinyal independen atau konfigurasi daya/sinyal campuran.
Pertanyaan Umum
