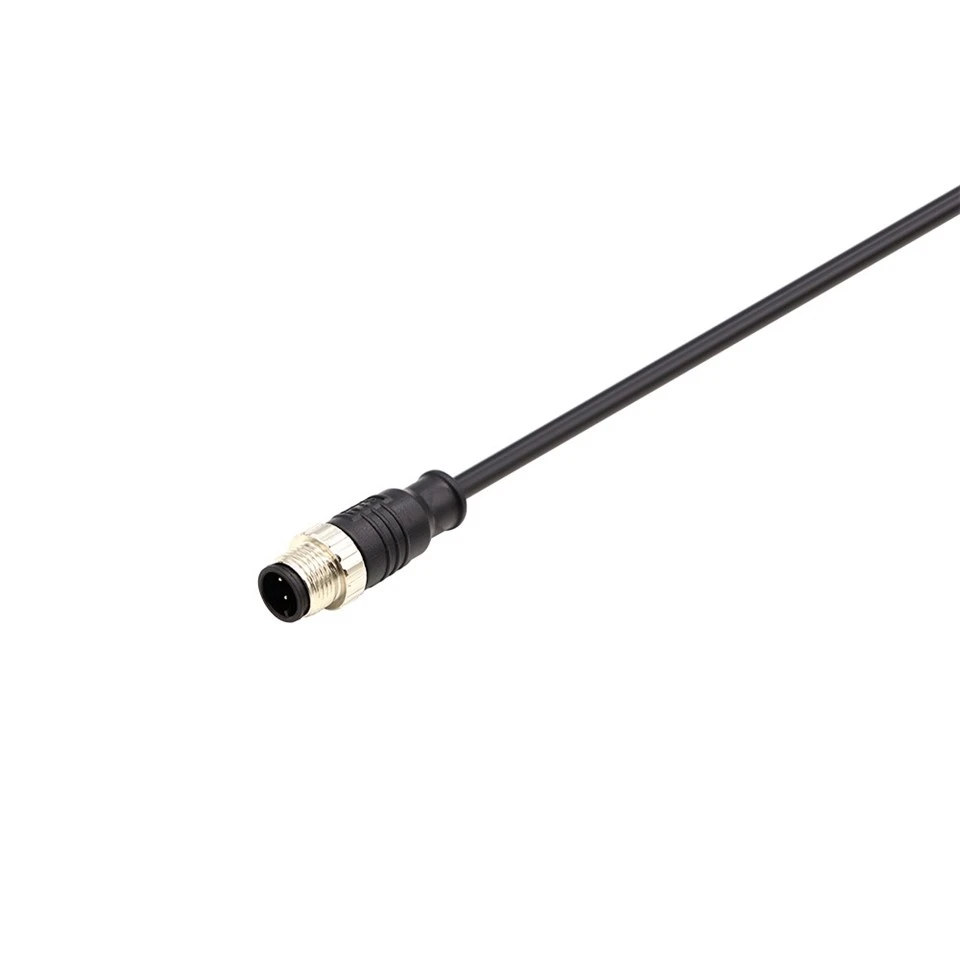

M12 5 Pin Konektor Tahan Air Berulir IP67

Dongguan Hejiaxin Technology Co., Ltd. adalah salah satu produsen dan pemasok terkemuka konektor tahan air berulir m12 5 pin ip67 di Cina. Jangan ragu untuk grosir produk tahan lama buatan China di sini dan dapatkan daftar harga dari pabrik kami. Semua produk yang disesuaikan dengan kualitas tinggi dan harga yang kompetitif.

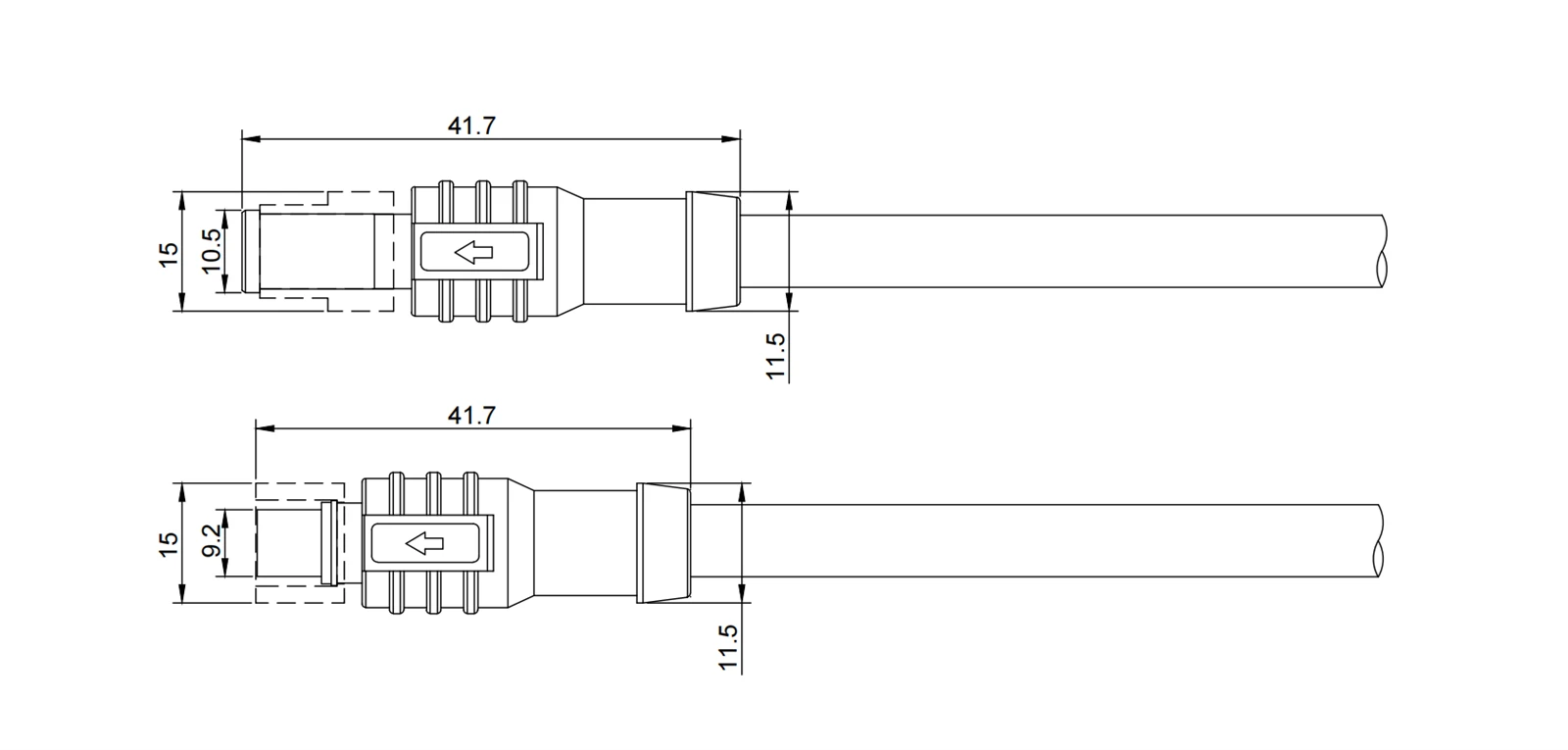

Gambar dimensi menyediakan semua data mekanis utama sesuai ekstrak CAD terlampir. Panjang keseluruhan konektor jantan adalah 41,7 mm (tidak termasuk boot kabel), dengan panjang ulir kawin 15,0 mm dan panjang ulir samping panel- 11,5 mm. Panjang keseluruhan wadah betina juga 41,7 mm, dengan kedalaman ulir 10,5 mm pada permukaan kawin dan 9,2 mm pada sisi pemasangan – perhatikan asimetri antara panjang ulir jantan dan betina. Rakitan yang dikawinkan sepenuhnya berkurang hingga batas yang ditentukan. Semua bentuk utas adalah M12×1.0; toleransi mengikuti ISO 2768‑m. Gambar juga menunjukkan diameter potongan panel yang direkomendasikan dan posisi kunci polarisasi. PDF/DWG tersedia untuk integrasi CAD. Tinjau dimensi ulir 11,5 mm dan 9,2 mm saat merancang jarak bebas panel, karena sisi jantan memerlukan pengikatan yang lebih dalam dibandingkan sisi pemasangan stopkontak.

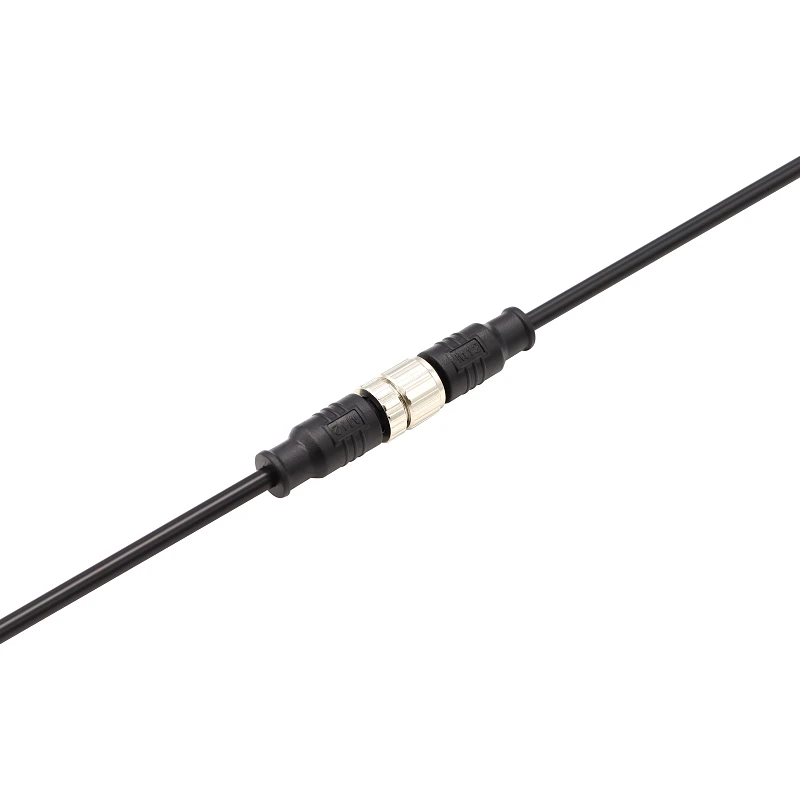

Antarmuka Kawin Logam (Terhubung Pria dan Wanita)

Foto ini berfokus pada antarmuka berpasangan, menyoroti kontak logam-ke-logam antara mur kopling berulir dan cangkang stopkontak. Benang kuningan berlapis nikel terpasang sepenuhnya, tidak ada celah pada sambungan – hal ini memastikan kekakuan mekanis dan perlindungan berkelanjutan terhadap interferensi elektromagnetik. Cincin penyegel dikompresi secara merata di sekeliling keliling, terlihat sebagai garis gelap tipis pada jahitan kawin. Gambar ini mengonfirmasi kesesuaian dan penyelesaian yang tepat, berguna untuk pemeriksaan kualitas sebelum penerapan di lapangan.

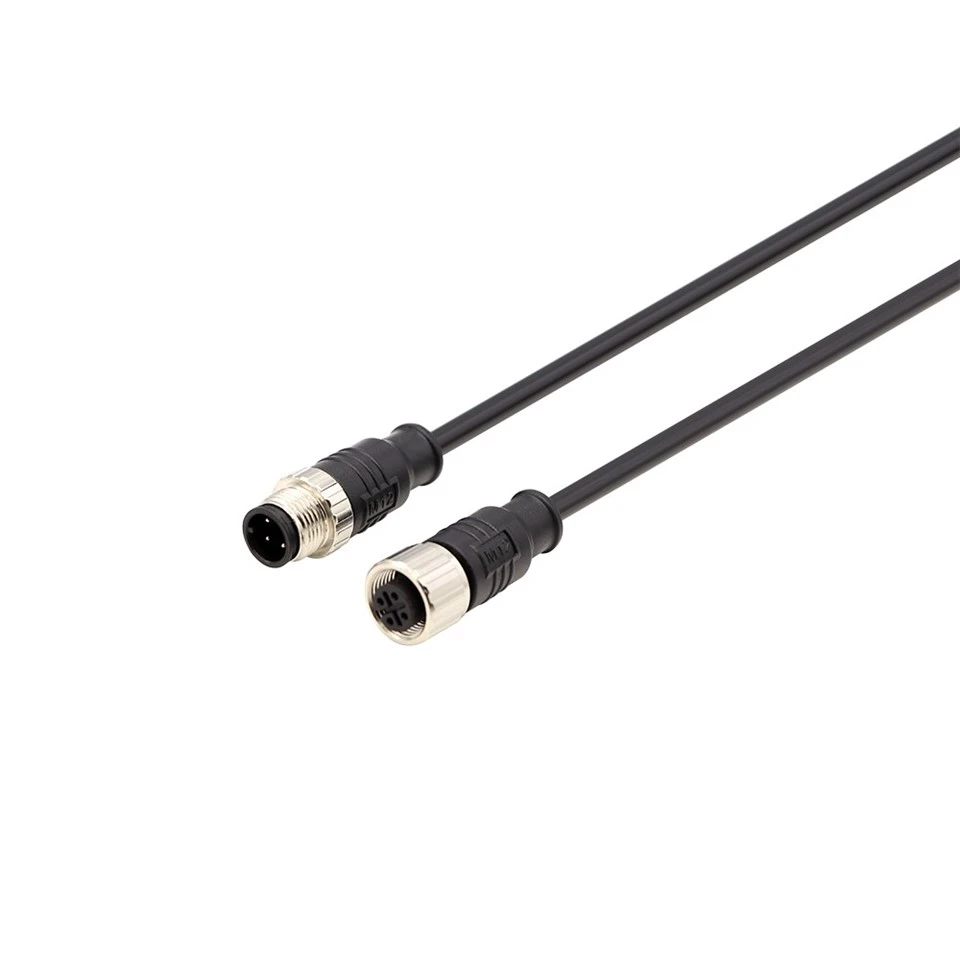

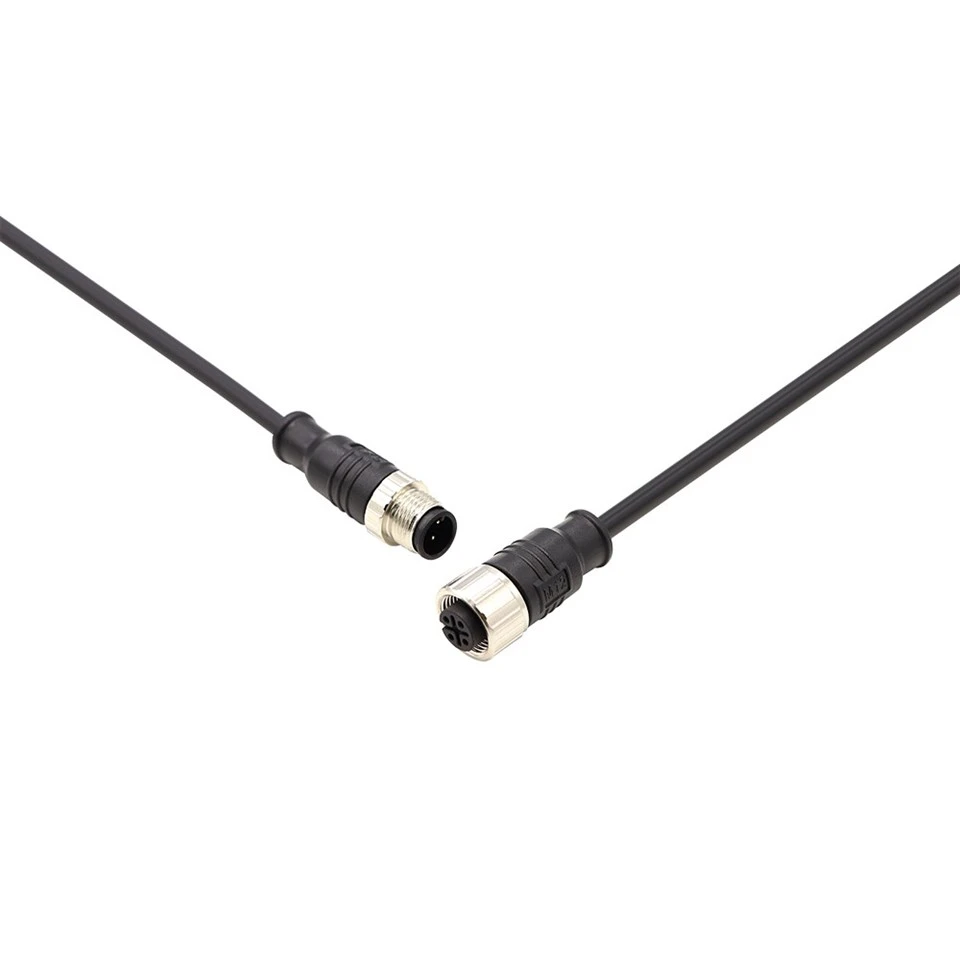

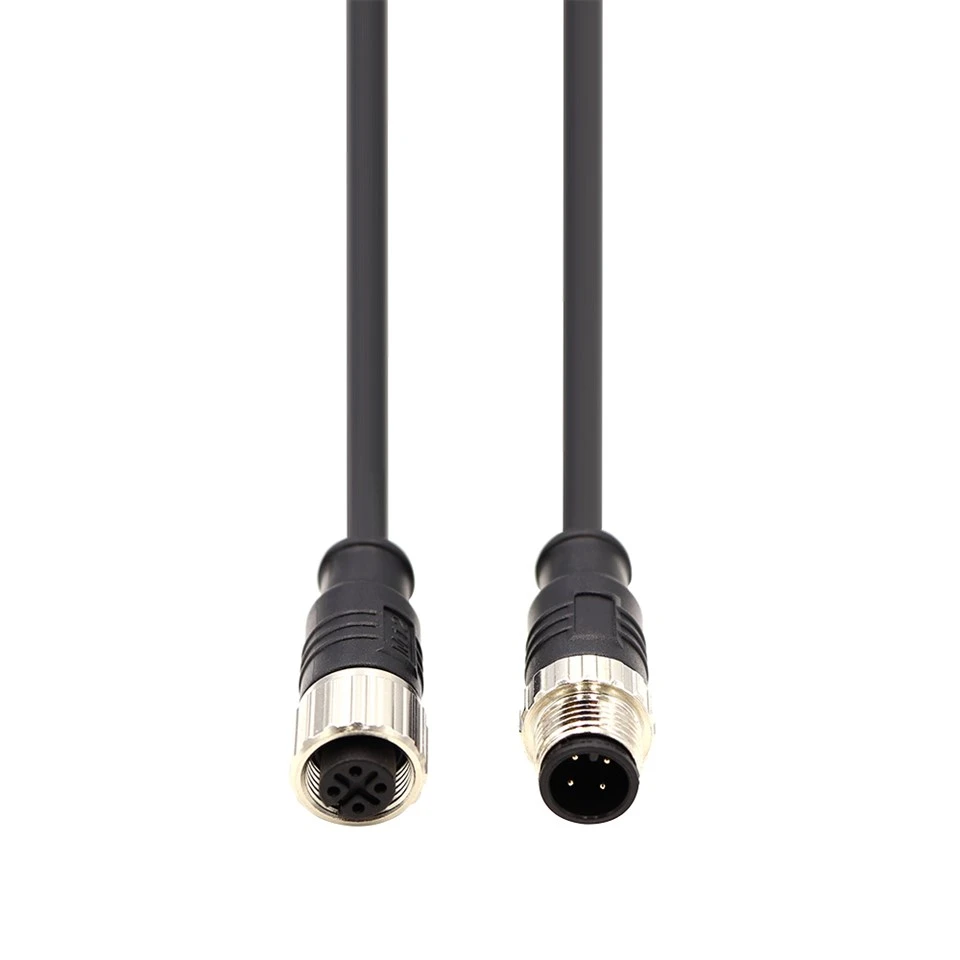

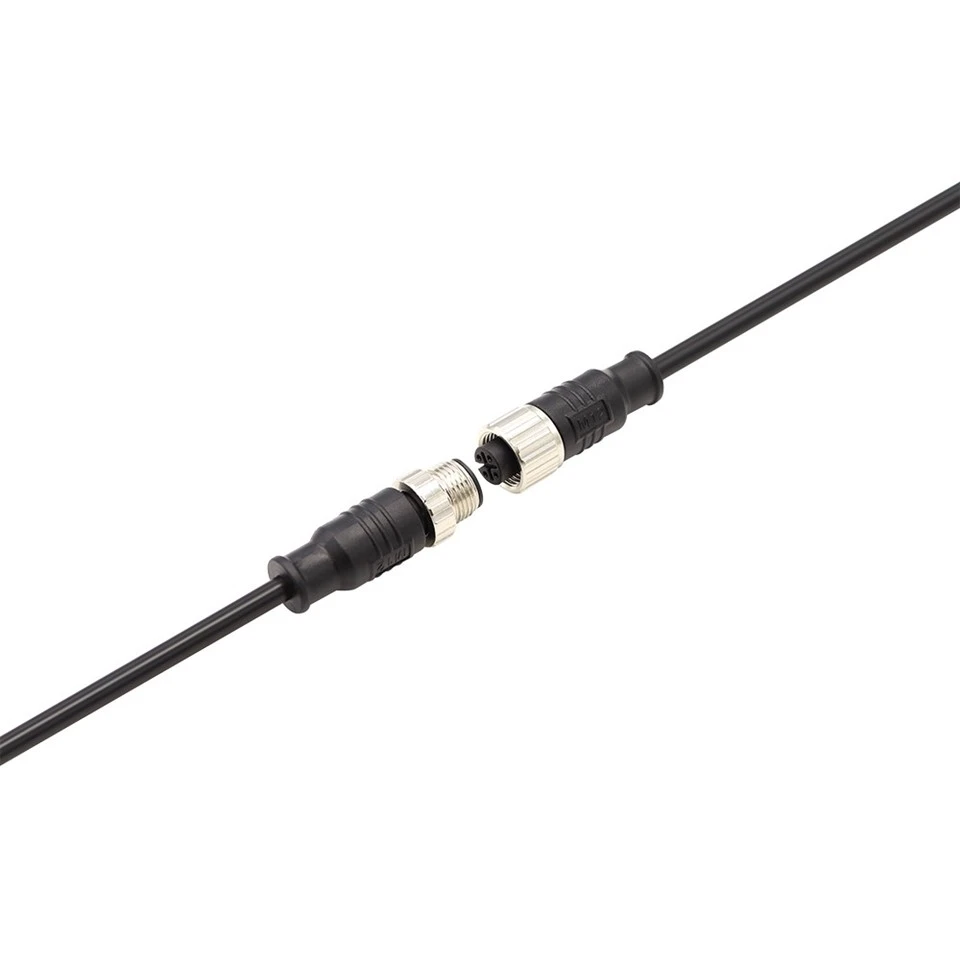

Laki-Laki dan Perempuan Dipisahkan

Foto ini menunjukkan steker jantan (kiri) dan stopkontak betina (kanan) terpisah, dengan kedua set benang logam M12×1.0 terlihat jelas. Benang jantan dikerjakan dari kuningan padat dengan pelapisan nikel; benang internal betina menunjukkan kualitas pelapisan yang sama. Tidak ada ulir plastik yang digunakan – semua permukaan penahan beban dan penyegelan terbuat dari logam, sehingga memastikan retensi torsi jangka panjang dan ketahanan terhadap ulir silang. Cincin-O di sisi jantan terlihat di belakang akar benang. Gambar ini adalah referensi cepat untuk kondisi ulir dan penempatan segel sebelum perakitan.
