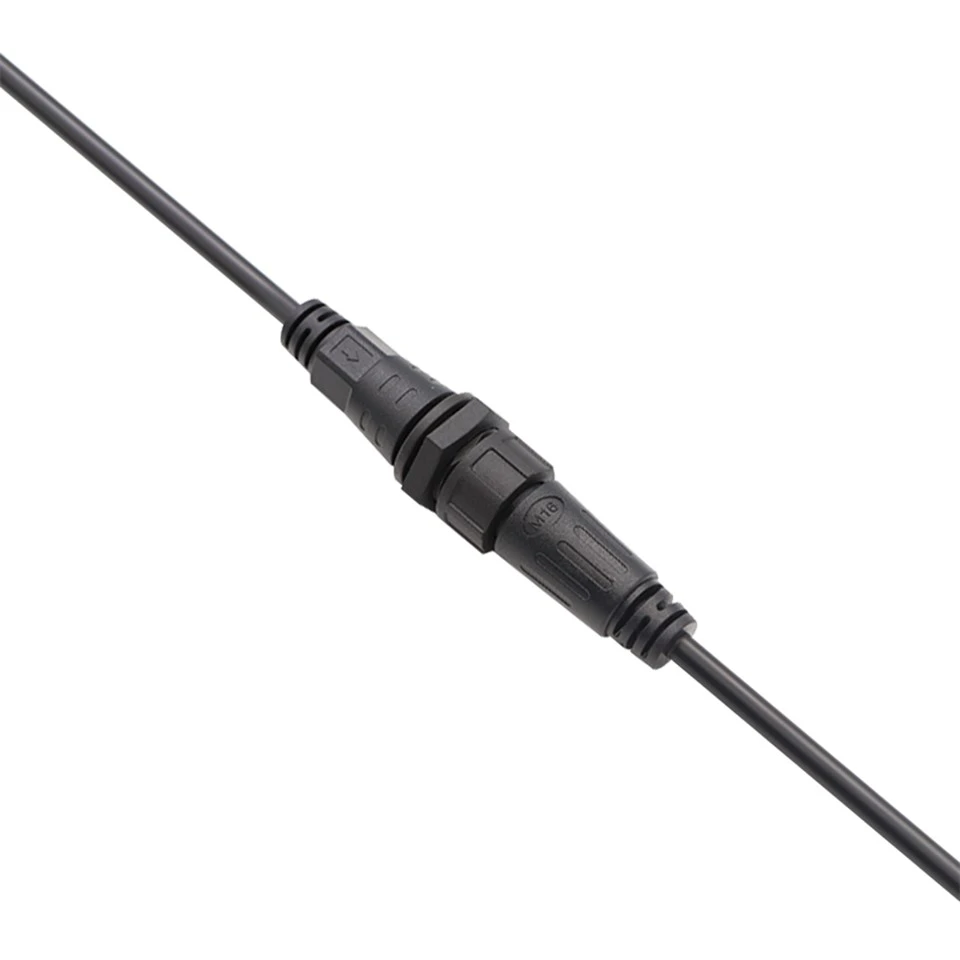

M16 5 Pin Konektor Tahan Air Berulir IP67

M16 5-pin adalah perangkat keras multi-sirkuit untuk otomatisasi, sistem LED, dan kontrol luar ruangan – 4A/110V per pin, yang mencakup banyak skenario sensor dan distribusi sinyal. Benang M16×1.0 menjaganya tetap terkunci pada lengan robot, jaringan sensor konveyor, dan rangkaian pencahayaan terdistribusi. Kelistrikan konsisten dengan seri ini: Resistansi kontak kurang dari atau sama dengan 10mΩ, Insulasi lebih besar dari atau sama dengan 500MΩ pada DC 500V, dielektrik 1,5kV, pengenal 1.500 siklus. Segel IP67, kontak kuningan berlapis nikel, jaket PVC – cocok untuk suhu -20 derajat hingga +85 derajat . Kabel maks 8.0mm OD. Sirkuit paralel untuk pengkabelan rantai daisy. Opsi OEM/ODM terbuka. Keuntungan sebenarnya? Anda mendapatkan lima sirkuit independen dalam cangkang M16 yang sama yang biasanya menampung lebih sedikit – sehingga Anda dapat mengurangi jumlah konektor pada sistem kontrol yang kompleks.

Kirim permintaan

Dongguan Hejiaxin Technology Co., Ltd. adalah salah satu produsen dan pemasok terkemuka konektor tahan air berulir m16 5 pin ip67 di Cina. Jangan ragu untuk grosir produk tahan lama buatan China di sini dan dapatkan daftar harga dari pabrik kami. Semua produk yang disesuaikan dengan kualitas tinggi dan harga yang kompetitif.

Spesifikasi Teknis

Parameter	Spesifikasi
Peringkat Tegangan	AC250V
Penilaian saat ini	Kurang dari atau sama dengan 6A
Waktu plug	1500
OD Kabel Maks	Kurang dari atau sama dengan 8.0mm
Struktur Sirkuit	Paralel
Hubungi Resistensi	10mΩ
Struktur Isolasi	500MΩ pada DC500V
Daya tahan tegangan pada suhu kamar	1.5KV
Peringkat Suhu	-20 derajat ~+85 derajat
Tingkat Tahan Air	IP67

Spesifikasi Bahan

Parameter	Spesifikasi
Bahan kawat	PVC, Karet
Bahan Jack	PVC
Bahan Peniti	Kuningan berlapis-nikel
Cincin penyegel	Karet

Gambar Rekayasa Produk

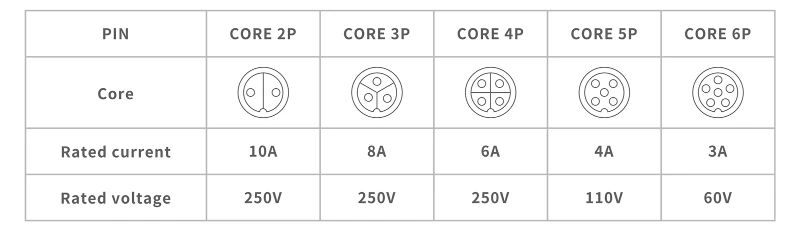

Core Configuration Diagram

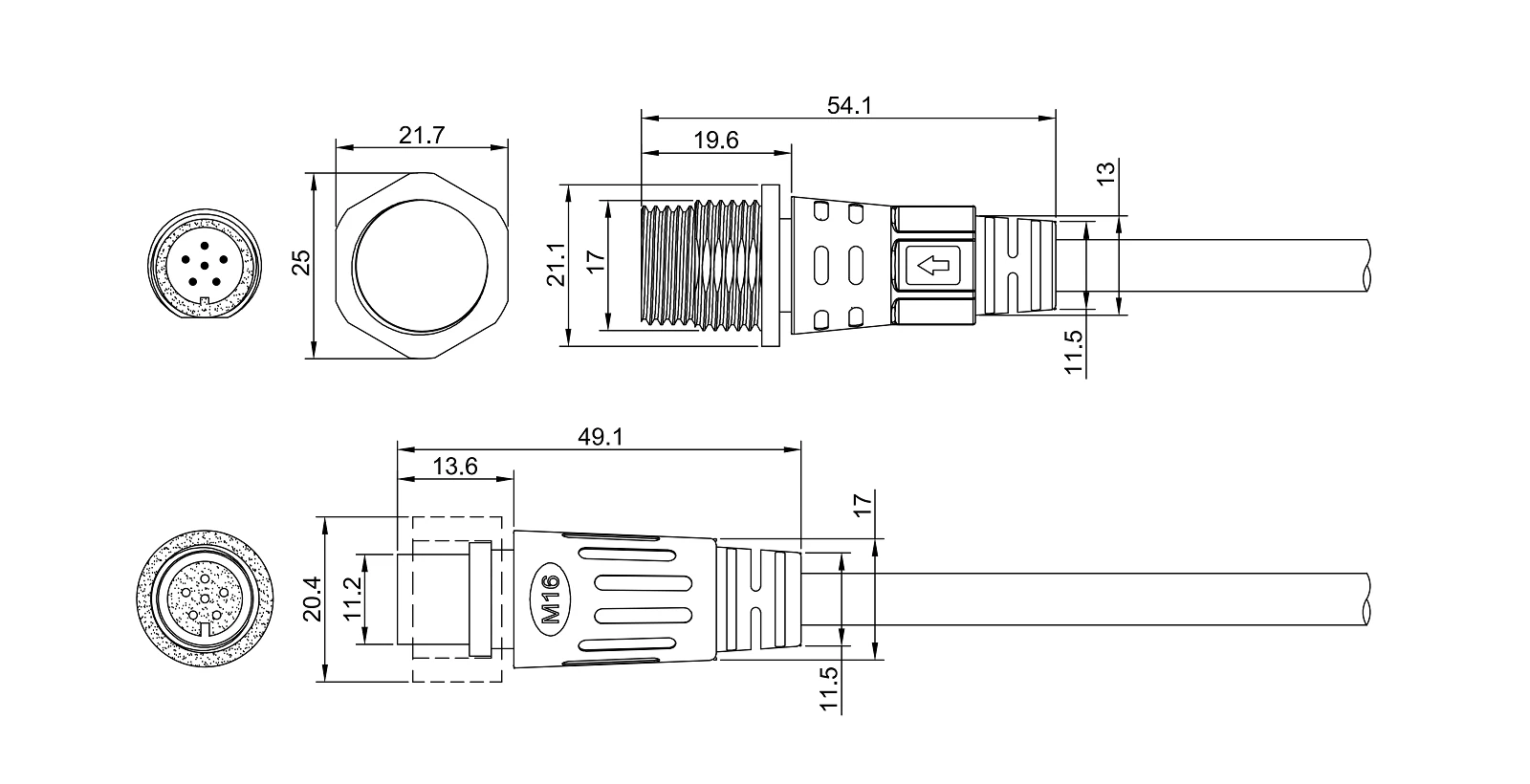

Dimensional Drawing

Spesifikasi gambar: steker jantan keseluruhan 49,1 mm, ulir kawin 13,6 mm, mur kopling AF 20,4 mm. Wadah betina secara keseluruhan 54,1 mm, kedalaman ulir 21,7 mm, mur pemasangan AF 21,1 mm. M16×1.0. 5‑pin memiliki rating 4A/110V – varian lainnya: 2‑pin 10A/250V, 3‑pin 8A/250V, 4‑pin 6A/250V, 6‑pin 3A/60V. ISO 2768‑m. File CAD tersedia dalam PDF atau DWG. Kami juga dapat mengubah bentuk benang, panjang wadah, atau tata letak kontak jika aplikasi Anda memerlukan sesuatu di luar gambar standar.

Detil produk

Wadah Wanita 6 Pin dengan Cincin Konektor Melingkar

Foto ini menunjukkan stopkontak betina varian 6 pin (untuk tujuan ilustrasi) dengan cincin konektor melingkar terpasang. Enam kontak soket dan wadah PVC hitam terlihat jelas, bersama dengan ulir internal M16×1.0. Cincin melingkar memberikan dukungan mekanis tambahan dan penyelarasan selama kawin.

Tampak Depan Pria dan Wanita (Versi 6 Pin, PVC Hitam)

Foto tampak depan ini menunjukkan konektor jantan dan stopkontak betina dari varian 6 pin (untuk tujuan ilustrasi) berdampingan. Keduanya dilengkapi enam kontak kuningan berlapis nikel yang disusun dalam pola melingkar standar M16, dengan rumah PVC hitam. Gambar ini membantu memverifikasi kesejajaran dan orientasi pin/soket sebelum perakitan.
