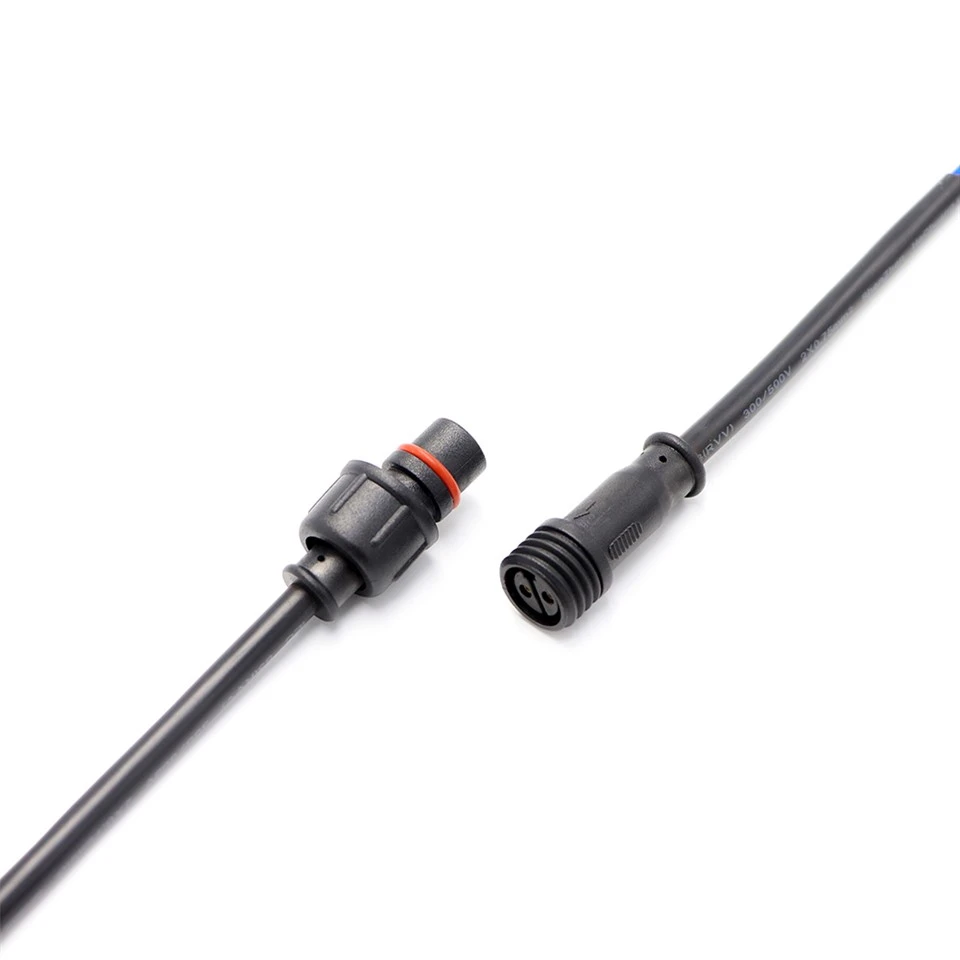

M14 2 Pin Konektor Tahan Air Berulir IP67

Konektor berulir M14 2-pin adalah antarmuka dengan arus lebih tinggi untuk penerangan LED, distribusi daya industri, dan peralatan luar ruangan yang memerlukan pasokan AC 8A/250V. Benang M14×1.0 menyediakan penguncian yang aman saat bergetar. Kinerja listrik: resistansi kontak Kurang dari atau sama dengan 10mΩ, insulasi Lebih besar dari atau sama dengan 500MΩ pada DC 500V, ketahanan dielektrik 1,5kV AC – stabil setelah 1,500 siklus perkawinan. Penyegelan IP67 dengan pin kuningan berlapis nikel dan jaket PVC memastikan pengoperasian dari –20 derajat hingga +85 derajat di lingkungan basah atau berdebu. Kabel maks OD 7.0mm. Sirkuit paralel mendukung kabel rantai daisy. Hemat biaya untuk penerapan volume; panjang dan warna kabel khusus tersedia untuk integrasi OEM.

Kirim permintaan

Dongguan Hejiaxin Technology Co., Ltd. adalah salah satu produsen dan pemasok terkemuka konektor tahan air berulir m14 2 pin ip67 di Cina. Jangan ragu untuk grosir produk tahan lama buatan China di sini dan dapatkan daftar harga dari pabrik kami. Semua produk yang disesuaikan dengan kualitas tinggi dan harga yang kompetitif.

Spesifikasi Teknis

Parameter	Spesifikasi
Peringkat Tegangan	AC250V
Penilaian saat ini	Kurang dari atau sama dengan 8A
Waktu plug	1500
OD Kabel Maks	Kurang dari atau sama dengan 7.0mm
Struktur Sirkuit	Paralel
Hubungi Resistensi	10mΩ
Struktur Isolasi	500MΩ pada DC500V
Daya tahan tegangan pada suhu kamar	1.5KV
Peringkat Suhu	-20 derajat ~+85 derajat
Tingkat Tahan Air	IP67

Spesifikasi Bahan

Parameter	Spesifikasi
Bahan kawat	PVC, Karet
Bahan Jack	PVC
Bahan Peniti	Kuningan berlapis-nikel
Cincin penyegel	Karet

Gambar Rekayasa Produk

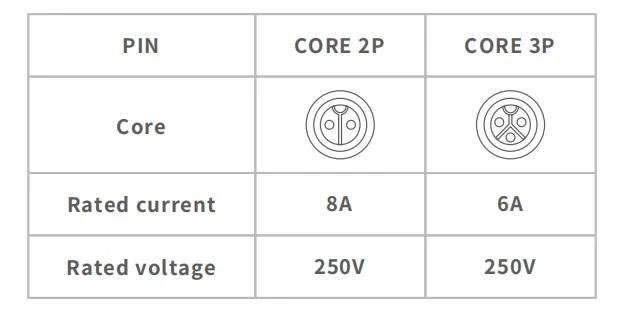

Core Configuration Diagram

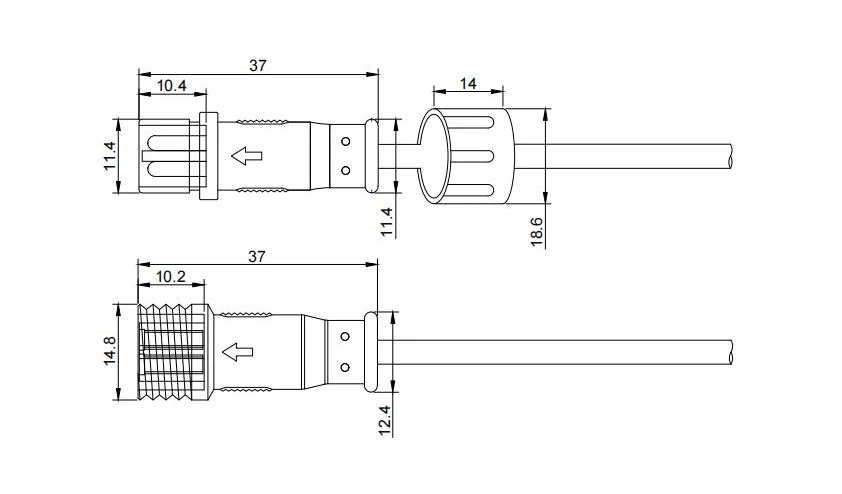

Dimensional Drawing

Gambar dimensi memberikan data mekanis utama per ekstrak CAD terlampir. Steker jantan panjang keseluruhan 37.0mm, panjang ulir kawin 10.4mm, dengan bentuk ulir M14×1.0. Wadah betina: kedalaman ulir kawin 11,4 mm, lebar mur panel 14,0 mm di seluruh permukaan datar. Bagan konfigurasi inti menunjukkan untuk 2 pin: 8A pada 250V AC. Toleransi per ISO 2768‑m. Kabel maks OD 7.0mm. PDF/DWG tersedia untuk integrasi CAD. Verifikasi pengikatan benang dan kompresi segel selama perakitan.

Pertanyaan Umum

Q1: Peringkat listrik apa yang tersedia?

A1: Seri kami mencakup rentang yang luas – mulai dari 3A/110V untuk sensor ringkas dan pencahayaan LED, hingga 20A/250V untuk-tenaga industri tugas berat. Semua model memiliki resistansi kontak ultra-rendah (Kurang dari atau sama dengan 10mΩ) dan 1.500 siklus perkawinan.

Q2: Bagaimana Anda memastikan kualitas sebelum pengiriman?

A2: Setiap batch menjalani pengujian kelistrikan 100% (resistansi kontak, isolasi, ketahanan dielektrik) ditambah inspeksi visual. Kami menjaga ketertelusuran penuh dari bahan mentah yang masuk hingga barang jadi.
